Компьютер работает на электричестве, т.е. логические элементы компьютера оперируют с сигналами, представляющими собой электрические импульсы. Есть импульс – логический смысл сигнала – 1, нет импульса – 0. На входы логического элемента поступают
сигналы-значения аргументов, на выходе появляется сигнал-значение функции.
Преобразование сигнала логическим элементом является таблицей состояния, которая фактически является таблицей истинности, соответствующей логической функции.
Базовые логические элементы реализуют рассмотренные выше три основные логические операции:
• логический элемент «И» - логическое умножение;
• логический элемент «ИЛИ» - логическое сложение;
• логический элемент «НЕ» - инверсию.
Поскольку любая логическая операция может быть представлена в виде комбинаций трех основных, любые устройства компьютера, производящие обработку или хранение информации, могут быть собраны из базовых логических элементов, как из «кирпичиков».
Логический элемент «И».

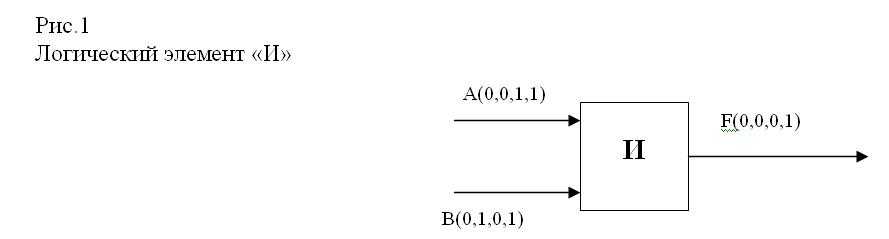

На выходы А и В логического элемента (рис1) подаются два сигнала (00,01,10 или 11). На выходе получается сигнал 0 или 1 в соответствии с таблицей истинности операции логического умножения.
Логический элемент «ИЛИ».
На входы А и В логического элемента (рис2) подаются два сигнала (00, 01, 10 или 11). На выходе получается сигнал 0 или 1 в соответствии с таблицей истинности операции логического сложения.
Логический элемент «НЕ».
На вход А логического элемента (рис3) подается сигнал 0 или 1. На выходе получается сигнал 0 или 1 в соответствии с таблицей истинности инверсии.
